Collaboration TraceParts & SOLIDWORKS Electrical : intégration du catalogue TE Connectivity dans l’Electrical Content Portal (ECP)

Qu’est-ce que l’Electrical Content Portal ?

Dans un monde où la conception électrique et mécatronique évolue rapidement, la qualité et la cohérence des données constituent le socle de l’innovation. Les ingénieurs électriciens s’appuient sur des données composants précises, structurées et interconnectées pour concevoir plus efficacement, collaborer de manière fluide et livrer des produits fiables dès la première itération.

L’Electrical Content Portal (ECP) est la bibliothèque dédiée à SOLIDWORKS Electrical, qui met à disposition l’ensemble des données essentielles nécessaires à une conception électrique complète.

Chaque composant disponible dans l’ECP comprend :

• des données et propriétés électriques pour la définition des schémas,

• des symboles pour les synoptiques et les schémas électriques détaillés,

• des empreintes 2D pour des implantations précises d’armoires et de coffrets,

• des modèles 3D permettant une intégration fluide dans les environnements SOLIDWORKS Electrical 3D et CATIA Electrical.

En connectant ces contenus électriques riches entre les applications de schématique et de conception 3D, l’ECP garantit la continuité de conception et la synchronisation des données, posant ainsi les bases d’un véritable jumeau numérique du système électrique.

Cela permet aux équipes de passer de la conception schématique à la mise en plan 3D et à la documentation de fabrication avec une précision totale et une confiance maximale.

La force du partenariat : une collaboration avec TraceParts

Afin d’accélérer le développement et d’améliorer la qualité de cet écosystème de contenus, nous avons mis en place une collaboration stratégique avec TraceParts, leader mondial des solutions de catalogues 3D et de gestion de données techniques.

Ensemble, nous avons défini un workflow et une stratégie de données robustes permettant de connecter directement les fabricants à l’Electrical Content Portal (ECP).

Ce partenariat nous permet de :

• collecter et valider les données des composants électriques directement auprès des fabricants,

• adapter et enrichir ces données afin qu’elles soient conformes aux standards de l’ECP,

• extraire et structurer l’ensemble des attributs nécessaires, notamment les propriétés électriques, symboles, empreintes 2D et modèles 3D,

• fournir les contenus dans les formats compatibles avec SOLIDWORKS Electrical et CATIA Electrical.

Cette collaboration garantit aux concepteurs l’accès à une bibliothèque en constante évolution de composants certifiés par les fabricants, tout en offrant à ces derniers un canal puissant pour rendre leurs produits disponibles directement dans les outils utilisés quotidiennement par les ingénieurs.

Première étape clé : TE Connectivity rejoint l’ECP

Le premier projet d’envergure mené dans le cadre de cette initiative a été livré avec succès en collaboration avec TE Connectivity, l’un des principaux fabricants mondiaux de solutions de connectivité et de capteurs.

Grâce à ce partenariat, nous avons publié des dizaines de milliers de composants électriques entièrement documentés dans l’Electrical Content Portal, couvrant un large éventail de familles de produits, notamment les connecteurs, borniers, contacteurs, et bien d’autres.

Chaque composant TE Connectivity comprend :

• des propriétés électriques complètes ainsi que les définitions de bornes,

• des symboles de schémas pour une utilisation en schématique et en câblage,

• des empreintes 2D représentant les sept faces du composant pour des implantations d’armoires précises,

• des modèles 3D permettant une utilisation fluide dans les environnements SOLIDWORKS Electrical 3D et CATIA Electrical.

Ainsi, chaque composant TE est un jumeau numérique pleinement fonctionnel, combinant intelligence électrique et représentations 2D et 3D afin d’accompagner la conception, de la phase de concept jusqu’à la fabrication.

➡️ Disponibilité

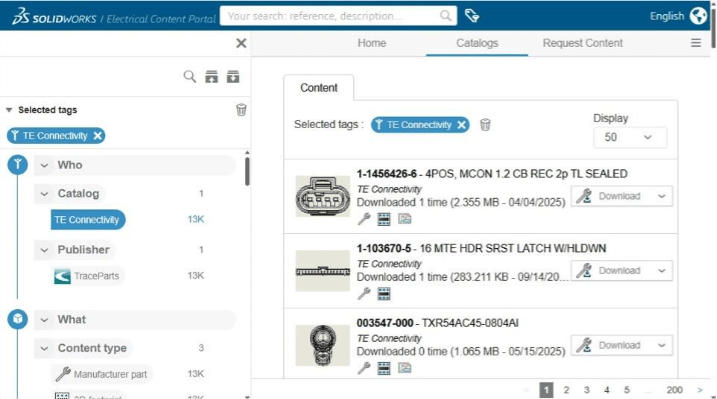

Le catalogue TE Connectivity est désormais disponible dans l’Electrical Content Portal à partir de la version 2026xSP01 FD01, publiée en février 2026

Créer de la valeur pour les clients et les fabricants

L’intégration de données fabricants de haute qualité dans l’Electrical Content Portal (ECP) apporte une valeur concrète à la fois aux concepteurs et aux fabricants, en comblant le fossé entre la conception numérique et la production physique.

Pour les clients et les concepteurs

En fournissant des données de jumeau numérique fidèles aux composants réels utilisés en production, l’ECP garantit que ce que les ingénieurs conçoivent est réellement fabriquable.
Chaque composant disponible dans le portail intègre des propriétés électriques validées, des définitions de connexions et une géométrie 3D fiable, éliminant ainsi les écarts entre le schéma, l’implantation et le composant réel.

Cette précision se traduit par :

• Réduction des erreurs : moins d’écarts entre l’intention de conception et la réalité industrielle.

• Optimisation des coûts : gain de temps pour les ingénieurs, réduction des reprises, et valeur maximale pour les clients grâce à des données prévalidées et certifiées par les fabricants.

• Confiance dans la conception : chaque symbole, borne et modèle 3D correspond à un produit réel, disponible à l’achat et assemblable exactement comme conçu.

• Accélération du développement : des contenus prêts à l’emploi permettent aux équipes de se concentrer sur l’innovation plutôt que sur la création ou la vérification manuelle des données.

En résumé, les clients bénéficient d’une représentation numérique complète et fiable de composants réels, garantissant une précision totale, de la phase de conception jusqu’à la fabrication.

Pour les fabricants

Pour les fabricants, l’ECP constitue une plateforme puissante de visibilité et de diffusion, directement intégrée aux outils utilisés quotidiennement par les ingénieurs.

En publiant leurs composants dans l’Electrical Content Portal, les fabricants peuvent :

• Promouvoir leurs produits directement dans SOLIDWORKS Electrical et CATIA Electrical, là où se prennent les décisions de conception.

• Garantir une utilisation correcte grâce à des données validées et prêtes à l’emploi, fidèles aux spécifications réelles des produits.

• Renforcer la relation client par la confiance et la transparence, en s’assurant que les ingénieurs utilisent les bons composants pour les bons cas d’usage.

• Accroître leur visibilité auprès d’une communauté mondiale de concepteurs et d’OEM développant activement de nouveaux systèmes, armoires et machines.

Cette collaboration transforme les données fabricants en actifs de conception exploitables et à forte valeur ajoutée, faisant évoluer les catalogues produits vers des contenus connectés et intelligents, au service à la fois de la précision de l’ingénierie et de la performance commerciale.

Perspectives

À la suite de ce premier lancement réussi, nous travaillons désormais — une nouvelle fois en étroite collaboration avec TraceParts  à l’intégration de nouveaux catalogues de fabricants majeurs au sein de l’ECP.

Ces nouveaux catalogues respecteront les mêmes standards de qualité élevés que ceux établis avec TE Connectivity, en proposant des données électriques complètes, des symboles de schémas, des empreintes 2D et des modèles 3D destinés à une utilisation dans SOLIDWORKS Electrical et CATIA Electrical.
Leur intégration est prévue progressivement tout au long de l’année 2026, afin d’enrichir continuellement la bibliothèque mise à disposition des concepteurs à l’échelle mondiale.

Une invitation ouverte aux fabricants de composants

En développant l’Electrical Content Portal (ECP), notre ambition est de créer la source la plus fiable de données électriques de jumeaux numériques, construite en collaboration directe avec les fabricants qui conçoivent les composants réels utilisés chaque jour par les ingénieurs.

En rejoignant cette initiative aux côtés de Dassault Systèmes et de TraceParts, les fabricants peuvent rendre leurs produits directement disponibles dans SOLIDWORKS Electrical et CATIA Electrical, au moment clé où les décisions de conception sont prises.

Les bénéfices sont clairs :

• Une visibilité et une adoption accrues des produits au sein des workflows de conception quotidiens.

• Une précision garantie des données, assurant le bon produit pour le bon usage.

• Un moyen simple et efficace de promouvoir et de diffuser des produits prêts pour le numérique auprès d’une communauté mondiale de concepteurs et d’OEM.

Nous invitons l’ensemble des fabricants de composants électriques à collaborer avec nous afin de connecter leurs produits réels à leurs jumeaux numériques et de contribuer à façonner l’avenir d’une conception électrique intelligente et connectée.

TraceParts : le partenaire de contenu de référence de Dassault Systèmes

Partenaire solutions SOLIDWORKS depuis 1998 et partenaire CATIA depuis 2001, TraceParts offre une intégration inégalée de catalogues produits au sein de l’écosystème Dassault Systèmes.

Pionnier de la diffusion de contenus riches à destination des ingénieurs CAO mécaniques, électriques et électroniques, TraceParts est partenaire contenu clé de 3DContentCentral depuis 2007 et demeure l’unique partenaire de contenu pour la gamme applicative SOLIDWORKS Electrical.

Aujourd’hui, TraceParts s’impose comme le fournisseur de contenus produits de référence pour la plateforme 3DEXPERIENCE PartSupply, propulsée par l’API TraceParts, en assurant une indexation des données 24/7 et l’instanciation CAO de plus de 46 millions de références, issues de plus de 2 000 catalogues produits.
